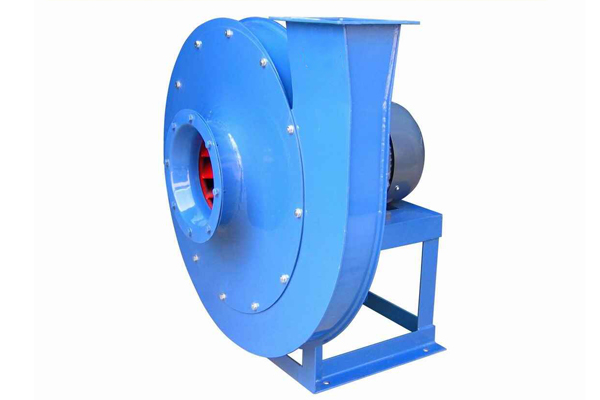

9-19(9-26)高壓離心通風機

結構型式

9-19、9-26型高壓離心通風機為單吸入式，有No.4、4. 5、5、5. 6、6. 3、7. 1、8、9、10、11. 2、12. 5、14、16共13個機號。

通風機可制成右旋和左旋兩種型式。從電動機一端正視，如葉輪順時針旋轉稱右旋風機，以“右”表示，逆時針旋轉稱左旋風機，以“左”表示。

離心式風機的出口位置以機殼的出口角度表示?！白蟆?、“右”均可制成0°、45”，90°、135°、180225*共6種角度。

離心通風機的傳動方式為A式（No.4~6. 3)和D式（No.7. 1~16)兩種。

No.4~6. 3離心式風機主要由葉輪、機殼、進風口、支架等組成；No.7. 1~16離心式風機主要由葉輪、機殼、進風口、傳動組等組成。

1) 葉輪 9-19型風機葉片為12片，9-26型風機葉片為16片。均屬前向彎曲葉型。葉輪擴壓器外緣最高圓周速度不超過140m/s,葉輪成型后經靜、動平衡校正，故運轉平穩。

2) 機殼用普通鋼板焊接成蝸形殼整體。

3) 進風口做成收斂式流線型的整體結構，用螺栓固定在前蓋板組上。

4)傳動組由主軸、軸承管、聯軸器等組成。主軸由優質鋼制成。軸質箱整體結構，呆用球軸承，用軸承潤滑脂潤滑。

9-19、9-26型離心通風機，一般用于鍛冶爐及高壓強制通風，并可廣泛用于輸送物料、輸送空氣于無腐蝕性不自燃、不含粘性物質之氣體。介質溫度一般不超過50℃(最高不超過80℃),介質中所含塵土及硬質顆粒不大于150mg/㎡。
